神奈川県横浜市都筑区で、製氷機移設の配管工事をおこないました。

横浜市都筑区の店舗で、製氷機を２ｍ程、場所を移動させるため、それに伴う給排水工事を行いました。

給水管はフレキ管で延長し、排水管は塩ビ管を延長しました。

製氷機の場合は、排水管の勾配に注意です。

製氷機は排水管の勾配が逆勾配になるとすぐに逆流して、氷の方に排水が入ってしまうからです。

フレキ管はΦ13の10mの束を、作りたい長さにフレキカッターで切ります。

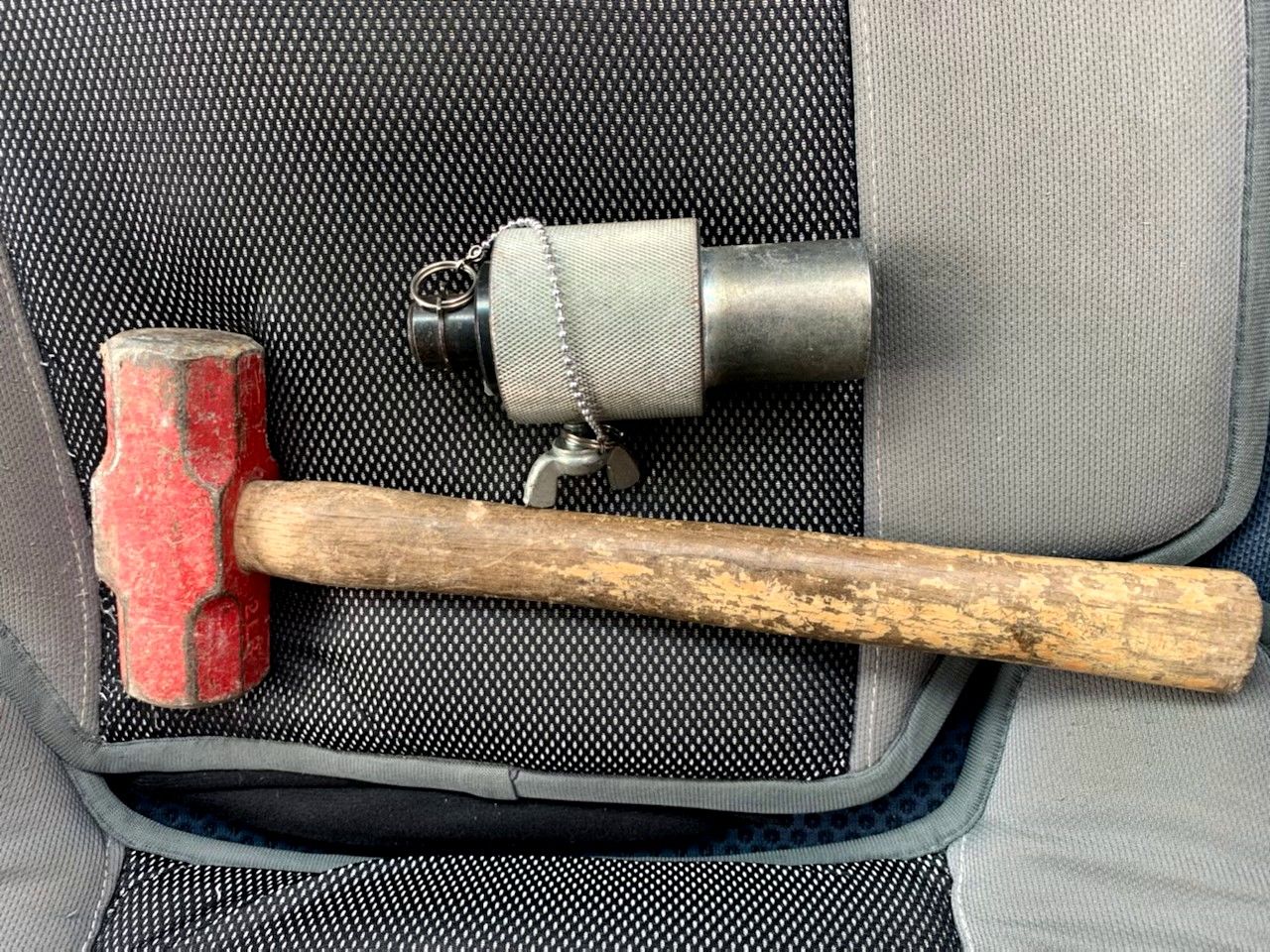

そしてフレキナットを入れる為に、ツバ出し機とハンマーでフレキ管にツバを作ります。

フレキナットを両側に入れて完成です。

フレキナットにはゴムパッキンを入れてナットを締めて接続します。

フレキ管とはフレキシブルパイプのことで自由に折り曲げ可能な配管です。ただし無理やり曲げてしまうと、水漏れやサビの原因になるので注意して取り扱う必要があります。

ホームセンターなどでフレキ管は売っています。寸法で切って販売されているものもありますが、長いフレキ管を巻いて売っている場合もあります。

巻フレキ

実際の施工現場に合わせて最適な長さだけ使用することができますが、フレキカッターと呼ばれるフレキ管専用のカッターやツバ出し工具が必要となります。

巻フレキでは1巻あたり10m程度で購入するので何度も工事を行う職人の方などが良く使用しています。

カットフレキ

カットフレキは、あらかじめ所定の長さに切られた状態で販売されています。

巻フレキと異なり、フレキカッターやツバ出し工具が不要なので、購入してすぐに取り付けることができます。

巻きフレキを使用する場合の手順です。

①フレキ管の束から作りたい長さにフレキカッターで切断します。

②ツバ出し機でフレキ管にツバを作って、フレキナットを2つ入れて、作成完了です。

※取り付ける際にはフレキナットにパッキンを入れ忘れないようにする必要があります。

③取付時にフレキナットにパッキンを入れて、フレキナットを回して締め付ければ取付完了です。

〇ちなみに、フレキナットのパッキンは紙製とゴム製がありますが、紙製はゴム製より劣化してボロボロになりやすいので、水漏れする可能性があるのでゴム製の方がおススメです。

ギアレンチ式

ツバ出し工具でプレスする際にレンチを使用して締めていくタイプです。

ラチェット式

ツバ出し工具にレンチが取り付けられているタイプです。ラチェット式では順方向に回すと締めることができますが逆方向に回すと空回りする仕組みになっているため、常に力が入りやすい位置で効率よく締めることができます。

ハンマー式

フレキ管に専用の機材を取り付け、ハンマーでたたいてプレスしていくタイプです。

電動式

フレキ管を工具に取り付け、電源を入れるだけでツバ出しをしてくれるタイプです。
（参考動画：LIVILUCK）

正式には「フレキシブル管」と言います。柔軟性があり、自在に方向を変えられるので、そのような名前が付いています。

柔軟性があるホースやパイプなど、様々な用途で様々な製品があります。

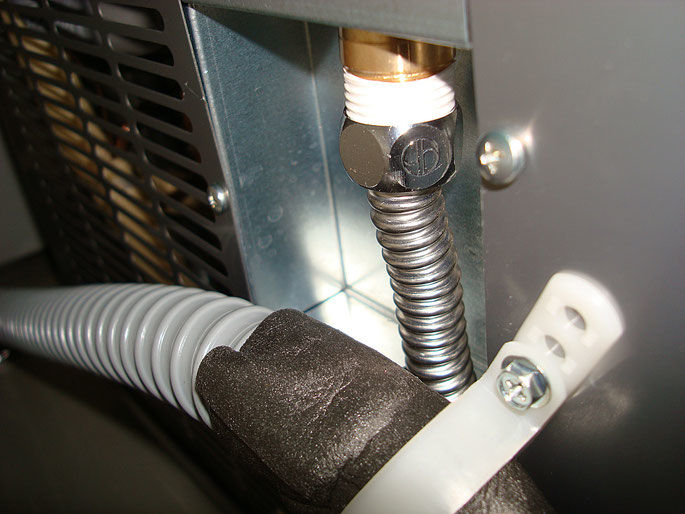

給水配管と器具との最終接続には、グルっと回して接続できる、柔軟性のあるフレキ管をよく使います。

フレキ管の端にはナットが付いています。基本的に、フレキ管はパッキンで水漏れを防ぐので、ナットを接続するネジに、シールテープは巻きません。また、糊などもつけません。

フレキホース本体はステンレスで出来ていますので、細かい曲がりを付けることは困難ですが、大きく90度ほどに曲げることは可能です。

ただ、金属製ですので、何度も曲げたり伸ばしたりを繰り返したり、物を引っかけて物置などにすると負荷がかかり、いつの間にか切れてしまいますので、取り扱いに注意が必要です。

水漏れの現場に行って、パッキン交換だけで水漏れが直った事例もありますので、水道屋にお気軽にご相談ください。

塩ビ管を伸ばす場合は、既存の塩ビ管をシャーパーで切断し、ソケットを塩ビ配管に糊付けします。

そして延長したい距離でパイプをシャーパーで切断し、ソケットに付けます。

排水管はΦ50ですが、製氷機の排水はΦ20やフレキ管なので、Φ50の中に入れます。

隙間の部分はビニールテープやコーキングをして隙間を埋めて、臭いの逆流を防止します。

塩ビ配管とは

正式名称は「硬質ポリ塩化ビニル管」であるが省略して塩ビ管、塩ビパイプと呼ばれている。素材のポリ塩化ビニルの特徴、メリット、デメリットは下記の通り。

【特徴】・・・塩化ビニルの重合により得られる合成樹脂

【長所】・・・可塑剤の多少により軟質（フィルム・シートなど）から硬質（パイプ・容器など）まで各種成型品を製造可能。

【短所】・・・耐熱性に弱く加熱すると軟化する。

■ＶＰ管

【特徴】・・・厚肉のＶＰ管は圧力管路を中心に幅広い用途で利用されている。

【用途】・・・屋内外の給水管、排水管、空調ドレン管

【長所】・・・内面が非常に滑らかで摩擦抵抗が小さく、スライムが付着しにくいため長年にわたり効率よく排水できる。

酸・アルカリの耐薬品性がある。（種類・濃度・温度によっては使用不可となることがあるので注意が必要）

【短所】・・・直射日光により、塩ビ管の日の当たる側のみ表面温度が上昇し、裏側との温度差により反り（曲がり）が発生するので注意が必要。

■ＶＵ管

【特徴】・・・ＶＰ管と比べて薄肉のためＶＰ管より低い水圧向け。

【用途】・・・主に一般住宅の簡易な排水設備などの無圧管路に使用。

【長所】・・・薄肉管のためＶＰ管と比べて重量が軽い。

【短所】・・・中～高圧管路には使用できない。（設計圧力は0.6MPa以下）

■ＨＩ管（ＨＩＶＰ管）

【特徴】・・・耐衝撃性能を持ち、管体そのものが優れた可撓性がある。

【用途】・・・寒冷地での使用や、施工時における外部衝撃や他工事によって受ける衝撃破損事故を防止する場面に使用される。

【長所】・・・管軸、管側方向の荷重に対する接合部の信頼性も高く、地震に強い管路を構築できる。

【短所】・・・コストが高い。

■ＨＴ管（ＨＴＶＰ管）

【特徴】・・・ＶＰ管と比較して高温域で安定して使用できるとともに、耐久性・保温性に優れている。

【用途】・・・給湯配管、高温排水配管に用いられる。

【長所】・・・最高使用温度が90℃（伸縮には要注意。使用温度が高いほど耐水圧が下がる。）

【短所】・・・コストが高い。

厨房機器等で使用される業務用洗浄剤には、配管材を侵す有機材等の成分が含まれている場合が多く、配管材に亀裂が発生して漏水事故につながる恐れがある。

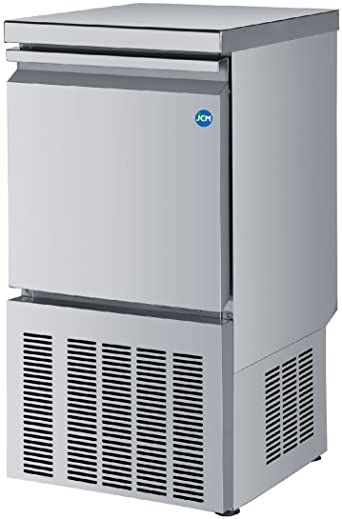

業務用製氷機とは、家庭用冷凍庫などに付随している製氷機とは少々勝手が異なります。

家庭用の冷凍庫などに付随している製氷機は手動で水を入れて、それを直接冷凍庫で凍らせることにより氷を作ります。

しかしこれでは、あまりに需要が多すぎる飲食業界では氷が足りなくなってしまい、不完全です。そこで、業務用製氷機が存在します。

業務用製氷機は、自動的に効率よく氷を作る機能を有しており、氷の需要が多いシーンでも、安心して氷をふんだんに使うことが可能です。

なお、最近の冷蔵庫にはこういった機能が付いているものも存在します。

では、業務用製氷機は、一般的な冷凍庫での製氷作業と比べて、どのような違いがあるのでしょうか？

業務用製氷機はタンクに水を注水しておけば、自動的に製氷作業を行い、作業が完了したら氷が貯氷室へ溜まるという仕組みを持っています。

そのため、一般的な家庭用冷凍庫での製氷作業と違って、人の手がかからないという利点があります。

（業務用製氷機のメンテナンス　”大洋アレスコ”より引用）

製氷機はその名の通り、氷を自動で作る機械です。

氷を自動で作るには、給水と排水も必要になります。

給水は分かるとしても、なぜ排水が必要になるのか。それは、周囲の環境温度が関係しています。

夏場は暑い、製氷機周りの設備が熱を出す、空気の循環があまりないところに設置されている。など、様々な条件下で使用されますので、クーラーを掛けると排水口から水が出るように、製氷機からも少しずつ水が排出されるのです。

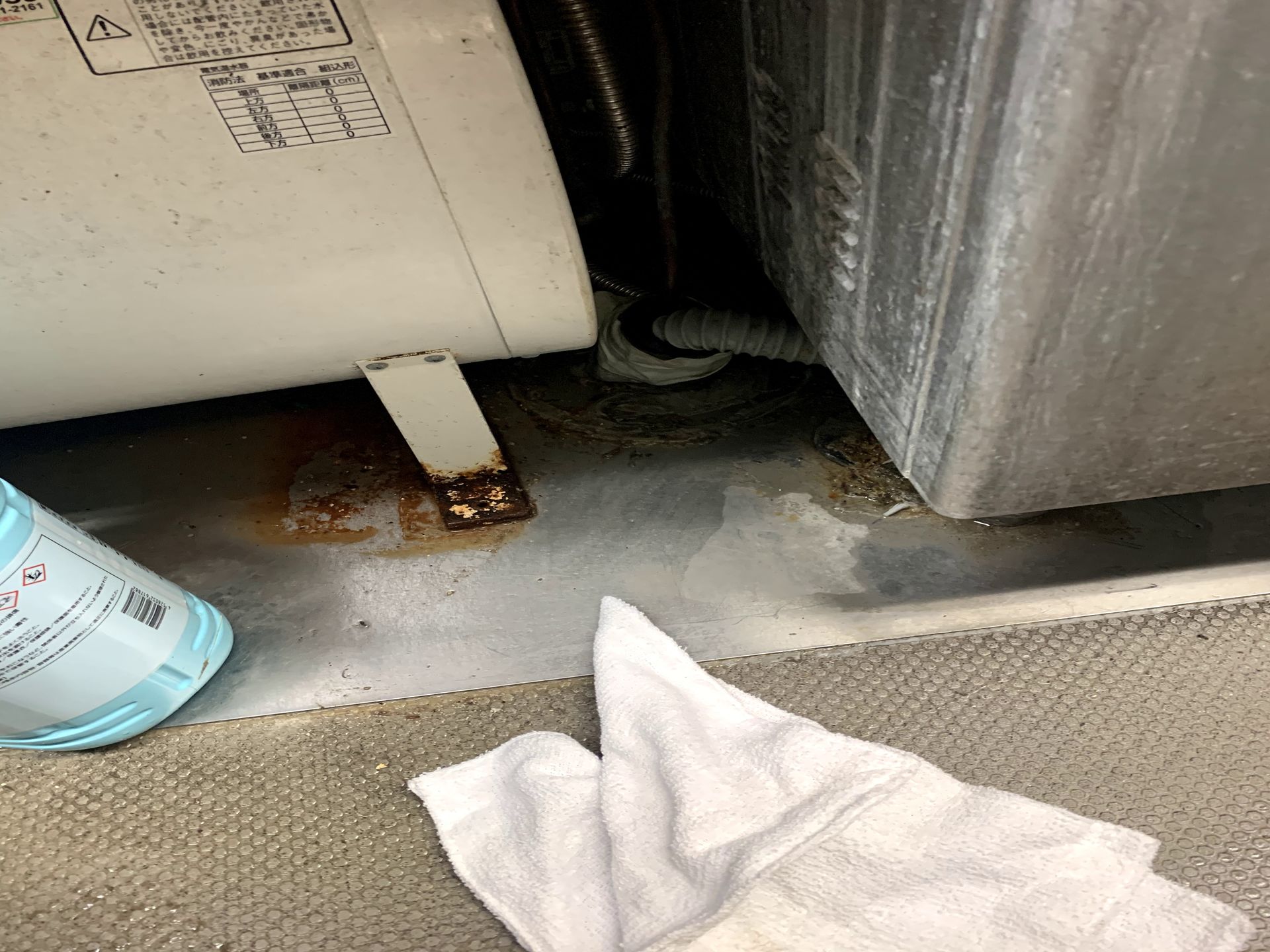

製氷機に関する水漏れトラブルは、ジャバラホースの劣化によるものが多いですが、ホースの接続の問題や傷が無くても起こり得ます。

排水管の勾配が取れていない。たったこれだけで、ジャバラまで排水が上がってきて、水漏れを起こすケースがあるのです。

その場合は既存排水管を撤去し、新たに水平器を見て勾配を取りながら排水管を作り直します。

その際は壁バンドや床バンドなどで排水管を固定して、管の勾配が変わらないようにする必要があります。

横に1m行く間に2㎝下がれば勾配は取れています。

これが"±0"や逆勾配になると、排水が流れないので詰まってしまうことになりますので注意が必要です。

これから製氷機を設置しようとしている店舗の方は、そちらにも気を付けて設置してください。製氷機の下に嵩上げの足を付けてでも、水勾配を付ける事は重要です。

水漏れしてからでは、費用も時間も無駄になってしまいます。もったいないです。

業務用の冷蔵庫のシェアが一番高いのはホシザキというメーカーです。

そこのサイトに掲載されていた氷の大きさが変えられるという機能がとても良かったので、紹介します。

おいしい氷をスピード放出

不純物ほぼゼロの氷を業界最速0.3秒のスピードで放出。衛生面に配慮した設計で清掃も簡単。味や香りにこだわったドリンクの提供を実現します。

・チップアイス　小さくて舌ざわりの良いチップアイスはお冷や、清涼飲料水に最適

・菱形氷(エスキューブアイス)　不純物をほぼ含まない高品質な氷はドリンクの味や香りを邪魔しません。

・シャトルアイス　半球型の透明氷。アイスドリンクをより冷たく、口当たりもソフトにお飲みいただけます。

・キューブアイス　不純物を約100％除去した角氷。氷は標準サイズの他にハーフサイズも対応可能。（引用：HOSHIZAKI）

確かに、お店によって氷の形が違うと思っていましたが、こんなに種類があったとは驚きでした。

チップアイスなどは、ファストフード店などでよく見かけますね。

ホテルなどの各階に備えてある製氷機はキューブアイスでしょうか。

色々な店でどんな氷が使われているか、今後注文するアイスドリンクの中の氷まで楽しめそうで、ちょっとした話題の一つに友人に話してみませんか？

そう言えば、半球型の透明氷のシャトルアイスや菱形氷は外食していても見かけることが少ない気がします。

ここは、「見掛けると良い事がある」氷として、世間に広がると面白いかもしれません。

「菱形の氷があるって知ってる？」と話していたら目の前に出てきた！なんてこともあると、ますます外食に行きたくなりますね。

排水は、室内から家の外へ、敷地内から道路に設置されている下水管へ流れていきます。床下や天井裏の配管の場合は「床バンド」という高さを調整するバンドを用いて勾配調整を行います。

皆さんご存じのように、水は高いところから低いところへと流れていきます。排水管も同様に勾配をしっかり付けないと、排水がうまく流れず詰まってしまいます。

排水系統も、同様の原理を利用して、家の中の配管は道路の下水管より高い位置に設置してあります。排水桝も道路に向かって低く設定します。そして、一定の基準に基づいた勾配（傾斜）で配管を道路の下水管までつなげているのです。

既定の排水勾配は「2/100」です。簡単に言うと、100ｍの距離で高低差を2ｍ付けなければならないのです。

基準は『東京都排水設備要綱』（令和4年3月改訂）によって定められています。（総則第４章 p8）

「ひとつの建物から排除される汚水の一部を排除すべき排水管で、延長が3ｍ以下のものの内径は75㎜（こう配3/100以上）とすることができる｡（条例第3条）」
