神奈川県海老名市で、配管の交換を行いました。

海老名市国分南の戸建て住宅で、銅管の給湯配管が経年劣化で錆びて、水漏れしていたので、錆びない給湯配管に変更しました。

HTVPは赤色の塩ビ管で、90℃まで耐熱性が向上した塩ビ管です。

通常の灰色の塩ビ管は50℃以上だと劣化してきます。

給湯配管とは給湯器から各蛇口までで、お湯が出る配管です。

給湯配管は銅管が使われていることが多く、銅管や鉄管は経年劣化で腐食し、ピンホールがあいて漏水するケースが多々あります。

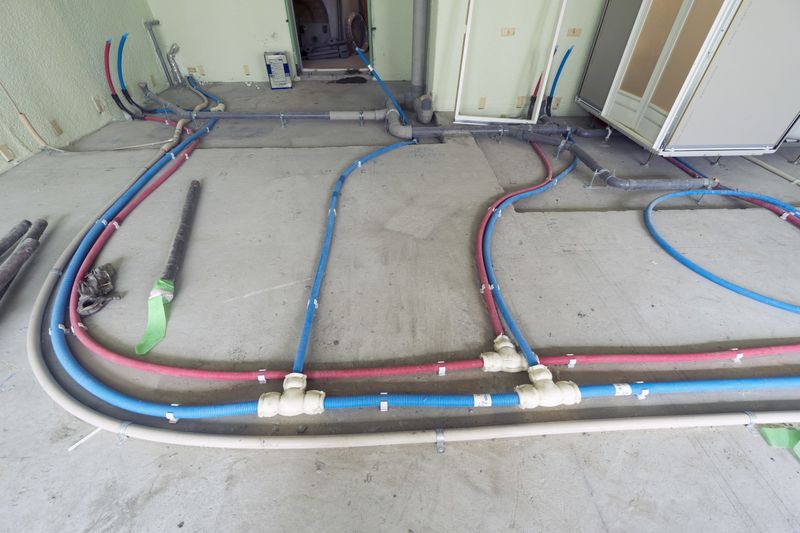

正式名称「架橋ポリエチレン管」といい、ポリエチレンの弱点を克服させた化学反応により、熱にも強くなったというパイプです。

現在のマンションなどの室内配管の主流となっています。

保温材がもともと付いていて、保温材の色でお湯か水かを識別しやすく、柔軟性があります。

ちょっと固い”ホース”のようなイメージで継ぎ手を使わずに曲げ配管が可能です。90度など急な角度には継ぎ手を使います。

一箱50ｍと長く、必要分カットして使います。

そのため、継手が少なくて済むので接続部の水漏れの心配が少なく安心です。

○　長所

１．軽く、柔らかくて、取り扱いが楽。

２．接続もワンタッチで簡単。納品長さが最大50mと長く接着剤等が不要な為、施工時間も短縮できます。

３．耐熱性があり、給水・給湯の両方に使用可能。(最高使用温度95℃まで)

４．優れた耐衝撃性・耐食性。一般の給水・給湯の場合、耐用年数30年以上の実績あり。※使用条件により異なる。

　　また、パイプがたわむので、地震の揺れも吸収して破損しにくくなっています。

５．内面が非常に滑らかでスケール（水アカ・湯アカなど）が付きにくく衛生的。

○　短所

１．日光に弱い。やむを得ず屋外配管する場合、適切な遮光処理が必要です（ちなみに、さや管に通すだけでは不十分で、耐候性のある配管カバー等を用います）。

２．溶剤/薬剤/可塑剤などに弱い。接着剤、ペンキ、洗浄剤、テープの接着面などに接触させてはいけません。

３．接続のやり直しが出来ない。ネジでしたら接続し直しが出来ますが、架橋ポリ管の”ワンタッチ差込口”に挿入されたパイプは、抜いたり分解して取り外す事が出来ません。（一部メーカーでは、専用の用具で取り外せるものもありますがお勧めしません。）

４．高機能で精密な構造である為、従来のネジこみ式や接着式の継手と比べ、価格が高くなる事もデメリットとして挙げられるかもしれません。

　とはいえ、工事の容易さや時短など、前述のメリットは強力で、近年急速に普及が進んでいます。
（参考：架橋ポリ管.com）

漏れている場所が分かっている場合は、銅管をパイプカッターで切断し、テクタッチというワンタッチ式のソケットを繋げて補修することが出来ます。

あるいは銅管溶接をして補修致します。

テクタッチで補修する場合は銅管を銅管ブラシで磨いて表面を平滑にします。カチッと差し込むだけです。テクタッチの利点としては溶接のように火を使わないで済むことです。

ただし、テクタッチは銅管表面が平滑であることが条件で、デコボコしていると水漏れするリスクがあります。

銅管溶接はバーナーで炙るので、可燃物が直近にある場合は注意が必要です。

銅管の配管方法は、溶接のほかにテクタッチというワンタッチ式ソケットを使って接続する方法もあります。

バーナーなどの火器を使わないので安全性や施工性は良いです。

ただし、銅管表面がデコボコだと水漏れする可能性がありますので、銅管ブラシで良く磨くことが重要です。

テクタッチで補修する場合は銅管を銅管ブラシで磨いて表面を平滑にします。カチッと差し込むだけです。

テクタッチの利点としては溶接のように火を使わないで済むことです。ただし、差し込む面が凸凹していると隙間から漏水する可能性があります。

屋内であれば架橋ポリ管を使って施工している場合もあります。その場合は割れている箇所の両側を切断し、ポリ管用のソケットで新規の管を繋げれば完了です。

ソケットは糊も使わず差し込むだけなので簡単です。架橋ポリ管は日光の紫外線で劣化するので屋外使用はNGです。

屋内配管の場合は配管むき出しでは無く、リフォームカバー（エアコン配管の白いカバー）を付ける時があります。リフォームカバーを付けると見た目が自然で、身体がぶつかってしまっても配管に直接衝撃はいきません。

火気を使用せず差し込むだけで施工できる給水・給湯用銅管継手。

はんだ付けやかしめ方式など専用工具を用いた作業が省けるので大幅なコストダウンが可能です。

■特長

“カチッ”と当たるまで差し込むだけで接続できます。

 施工時間が短縮できます。

 工具不要なので狭い所でも施工できます。

 施工時の角度調整が容易です。

 火も電気も不要です。

 接続銅管の質別は問いません。（ガス配管へは使用不可）（参考：ベストなパーツ）

ピンホールは孤食（こしょく）とも呼ばれ、金属の腐食の一種です。金属面の欠陥部分から腐食が進行し、孔状に腐食が起こることを言います。

一般的に配管の継手の部分から腐食し、小さな穴ができると水圧で穴が拡張し水漏れを起こします。

銅管の配管は、継ぎ手に熱を加えて「ロウ付け」と呼ばれる溶接のような作業で行われます。

熱で溶けた材料が継ぎ手と銅管の間に入り込み、糊付けしたように一体化するのです。

その「ロウ付け」した継ぎ手は、パイプと違って劣化が早く、中を通るお湯の影響もあり、少しずつロウ付けが破れてきます。

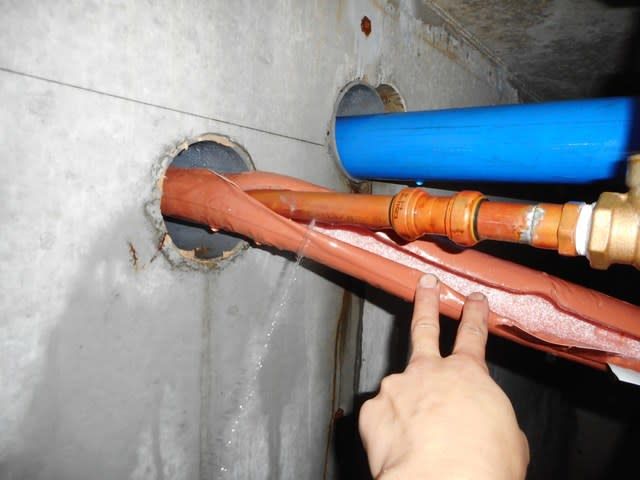

経年劣化で腐食した銅管には最終的に小さな穴が開いて、そこから水漏れを起こします。

銅管内は、高温で高速の水流が発生してます。そこで起こった水流の乱れによって発生した気泡が、継手部（90度に曲がった継手）の管内壁面に衝突して保護皮膜を破壊します。

そして、気泡の衝突が断続的に続くと小さな穴を開けます。

基本的にこの内のいずれかまたは複合的に発生した場合にピンホールが起きます。

給水管のピンホール（孔食）は、金属の表面に針で刺した程度の小さな穴が開き、その内部に腐食が進行する現象です。

給水管や給湯管の漏水トラブルの原因として多く、配管に穴が開くと水漏れが発生する可能性が高まります。

ピンホールによる漏水は、配管後15年ほど経過しているケースが多く、配管後5年で発生するケースもあります。

配管系統は壁や床下に埋め込まれているため、日常的にチェックするのは難しいので、水漏れして初めて気づくケースが一般的です。

ピンホールが起こらないといわれる配管材料としては、合成樹脂管、耐孔食性銅管、内面被覆した鋼管、ステンレス鋼管などがあります。

ピンホールによる水漏れが頻回の場合は、既存の銅管を全て撤去して、新しくHTVP(耐熱性硬質塩ビ管）か架橋ポリ管で給湯器から各蛇口まで新しい給湯配管を引き直した方が良い場合があります。

給湯器のオスネジにHTVPの水栓ソケットを繋いで配管を引いていきます。

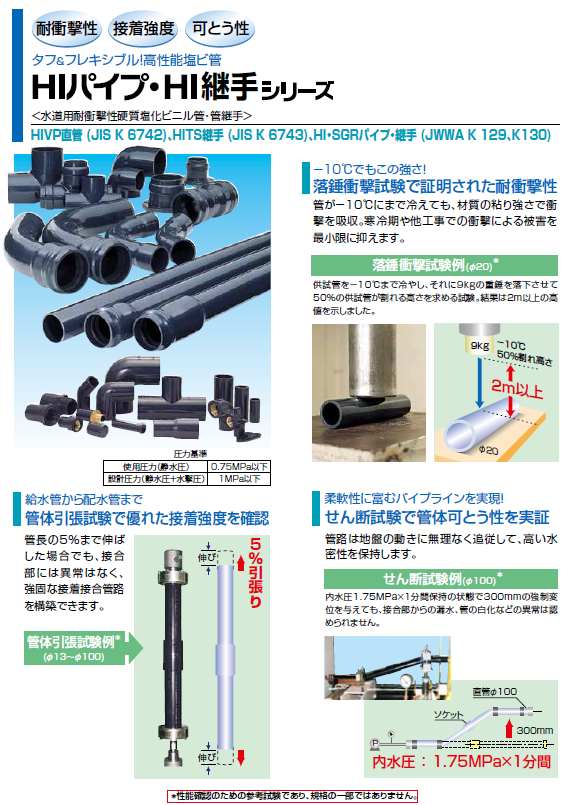

正式名称「耐衝撃性硬質ポリ塩化ビニル管」と呼ばれます。

その名の通り、耐衝撃性に優れた水道用給水管で、外気温が低い時に割れやすい、VP管の性質を改善しています。

よって、冬期など寒い時期での不測の衝撃(地震など)による管の破損を、最小限に抑える効果が期待できます。（ベストパーツより引用）
色は濃紺です。

給水の配管は、主に「鉄管」「塩ビ管」「ポリエチレン管」「HIVP管」など様々ありますが、「鉄管」は姿を消そうとしています。経年劣化による錆による水漏れの問題や、それを上回る「ポリエチレン管」の曲げて方向を替えられるという自由度が高い事も利点となり、マンションの給水にはよく利用されています。

給湯の配管は、主に「銅管」「HT管」「ポリエチレン管」など様々ありますが、銅管は配管作業に手間と技術が伴い、（簡単に言うと）糊付けだけで配管できるHT管が扱いも割と楽なので、利用されてきました。「ポリエチレン管」の曲げて方向を替えられるという自由度が高い事は給湯配管にとっても利点となり、マンションの給湯にもよく利用されています。

しかし、現在皆さんが住んでいらっしゃる住宅がいつ頃建てられたかにより、その給水・給湯管の種類は変わってきますので、修理する場合には、そのどれもから変換継ぎ手を使って、一番ベストな状態で仕上げる必要があるのです。

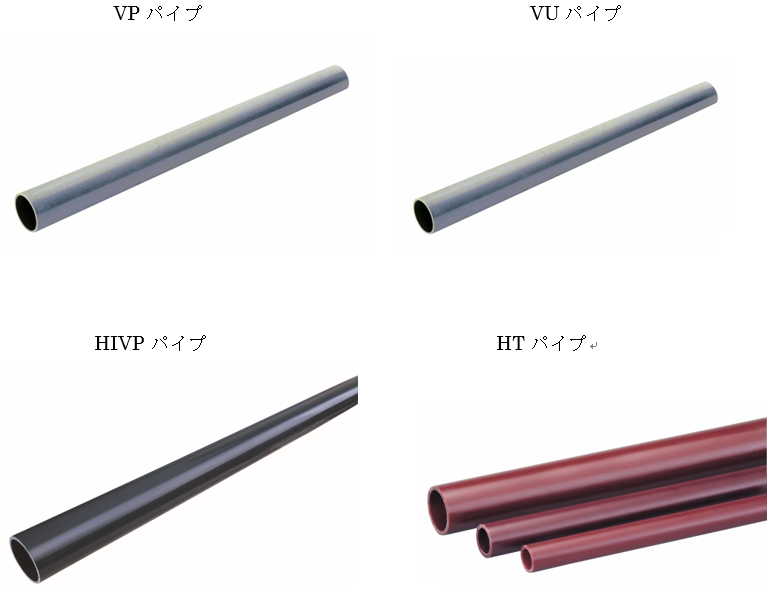

塩ビ管と言われて想像する、灰色の塩ビ管です。

正式名称「硬質ポリ塩化ビニル管」といい、排水管は管径がφ40～φ150程度まで使われており、パイプの肉厚により言い分けられています。

VP管：厚肉のVP管は圧力管路を中心に幅広い用途で活躍しています。

屋内外の給水管、雑排水管として利用されています。トイレはΦ75、100、雑排水(台所、洗面所、洗濯機、お風呂）はΦ40、Φ50が一般的です。

内面が非常に滑らかで摩擦抵抗が小さくスライムなどが付着しにくいため、長年にわたり効率よく排水できます。

VU管：VP管と比べて薄肉です。VP管より低い設計内水圧向けとして制定されています。

主に一般の戸建住宅や簡易な排水設備などの無圧管路に使用されます。

薄肉管なのでVP管と比べて重量が軽くなっていますが、中～高圧管路用には使用できません。

また、径が小さい程、曲がり幅を小さく出来るので狭いところの作業は容易です。

（参考：塩ビ管の種類）　

銅管は引張強さが比較的大きく、アルカリに侵されず耐食性に優れスケールの発生も少ないです。薄肉化しているので軽量で取り扱いが容易ですが、管の保管、運搬に際しては凹みなどを付けないように注意する必要があります。

硬質銅管と軟質銅管があります。軟質銅管は4～5回の凍結では破損しないので、寒冷地の配管にも使用されています。被覆銅管は外傷防止と土壌腐食防止の効果があります。給湯配管として使用する場合にはｐHが低く、遊離炭酸が多い水質では孔食が起こることがあります。

銅の特性の中でも、“熱が伝わりやすい”という強みを発揮しているのが「銅管」です。その代表例が、エアコンの冷媒管。内面に溝をつけた銅管（内面溝付管）が使用されています。これは1970年代後半に登場した銅管であり、溝をつけることによって管の内表面積を約1.5倍にして、熱を伝わりやすくしています。（参考：KMCT）

また、近年では地球環境に対する意識の高まりから、フロンに代わりCO2などの自然冷媒を使う熱交換器が誕生しています。その熱交換器に使用される銅管は高い圧力に耐えうる強度が必要とされますが、当社の開発した高強度銅管が広く使われています。

銅管ブラシで溶接する箇所を磨き、フラックス(酸化被膜の除去）を塗り銅管が溶けてしまわない程度にガスバーナーで炙ります。

ガスバーナーの炎が炎色反応で緑色になればOKです。

炙りながら銀ロウを当てて配管を繋ぎます。溶接する箇所の隙間が銀ロウで完全に塞がれば漏水はありません。

隙間があればそこから漏水してしまいます。

また、溶接する箇所の配管の中に水が溜まっていると温度が上がりきらないので、銅管内の水は全て抜いてからバーナーで炙る必要があります。

水漏れ箇所を塞げたら溶接を止めて、濡れ雑巾で銅管を拭きます。

水道メーターを開けて通水し、水漏れが無ければ作業完了です。

現在と違って、今まではお湯（給湯）の配管は銅管と相場は決まっていました。給湯に銅管を利用するのは、熱伝導率が高く、給湯器内で早く水からお湯に変換できるからです。外部の配管の場合、銅管を配管してそのままにしません。

銅管のまま配管してあると、熱伝導率が高いせいで、目的地まで到着する間に、逆に熱が冷めてしまいます。そのため、「被覆」という、保温材を巻いて作ってある製品が販売されているのです。

被覆配管を使用しない場合は、銅管で配管した後保温材を巻いて仕上げます。

被覆：低発泡ポリエチレンが素材の耐外圧性に優れています。
（参考：KMCT）

その名前の通り、建物の状態を確認するために必要な「点検口」。

住宅の基礎、梁や柱、設置する金物類や断熱材は施工後、内装によりすっかり隠れてしまい、外部から確認することができません。

例えば、もし見えないところで基礎の劣化やシロアリの発生、湿気やカビによる躯体の腐食化が進行していた場合、点検口が無ければ内部の状態を確認・発見することができず、事態はさらに悪化してしまいます。

そういったことから、点検口は住宅の施工状況や健康状態、しいては住宅の寿命や資産価値にまで影響する重要箇所となっています。

しかし、一部の建売住宅などでは点検口の数が足りなかったり、また点検口自体が設置されていないケースがあるのも事実。

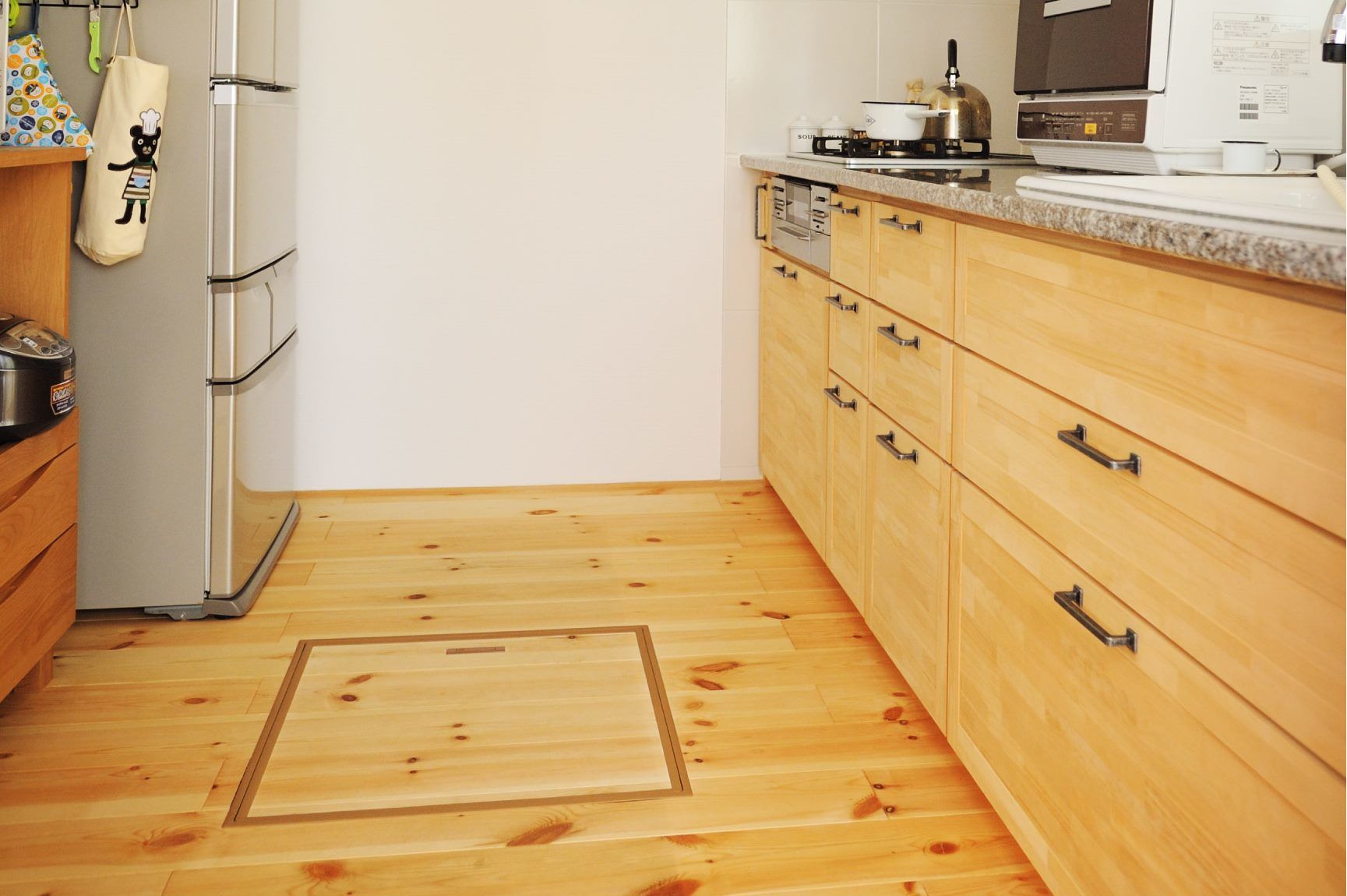

基本的に「床下点検口」はキッチンの床下収納が兼ねている場合か洗面所の床に設置されています。「天井点検口」はユニットバスの天井に設置されている場合が多く、在来工法の浴室は洗面所の天井に設置して、主に浴室の換気扇の修理がしやすいように配置されています。

新築住宅を購入する際は、点検口の有無について確認しておいた方が安心です。点検口を”予算”で削っている場合、好ましくありません。

古い住宅では点検口のような四角形の蓋を見つけることができなくても、押し入れの天井板を簡単にずらして屋根裏を点検できることも少なくありません。

建売住宅の場合、すでに建築が済んだ住宅であれば、現場で目視によって点検口の確認を行います。

設置されている点検口が、住宅内部を確認しづらい場所に設置（点検する意思がない）されていたのではその役割を果たすことができないため、確認のため実際に内部を覗いてみましょう。(引用：ドモシカハウス）

しっかりと計算している建物では、床下点検口から入って各所へ這って進めるように、基礎も途中で切り欠きがあります。
