神奈川県相模原市南区でリフォームで床下配管工事に携わりました。

何度かお世話になっているリフォーム業者からの依頼でした。

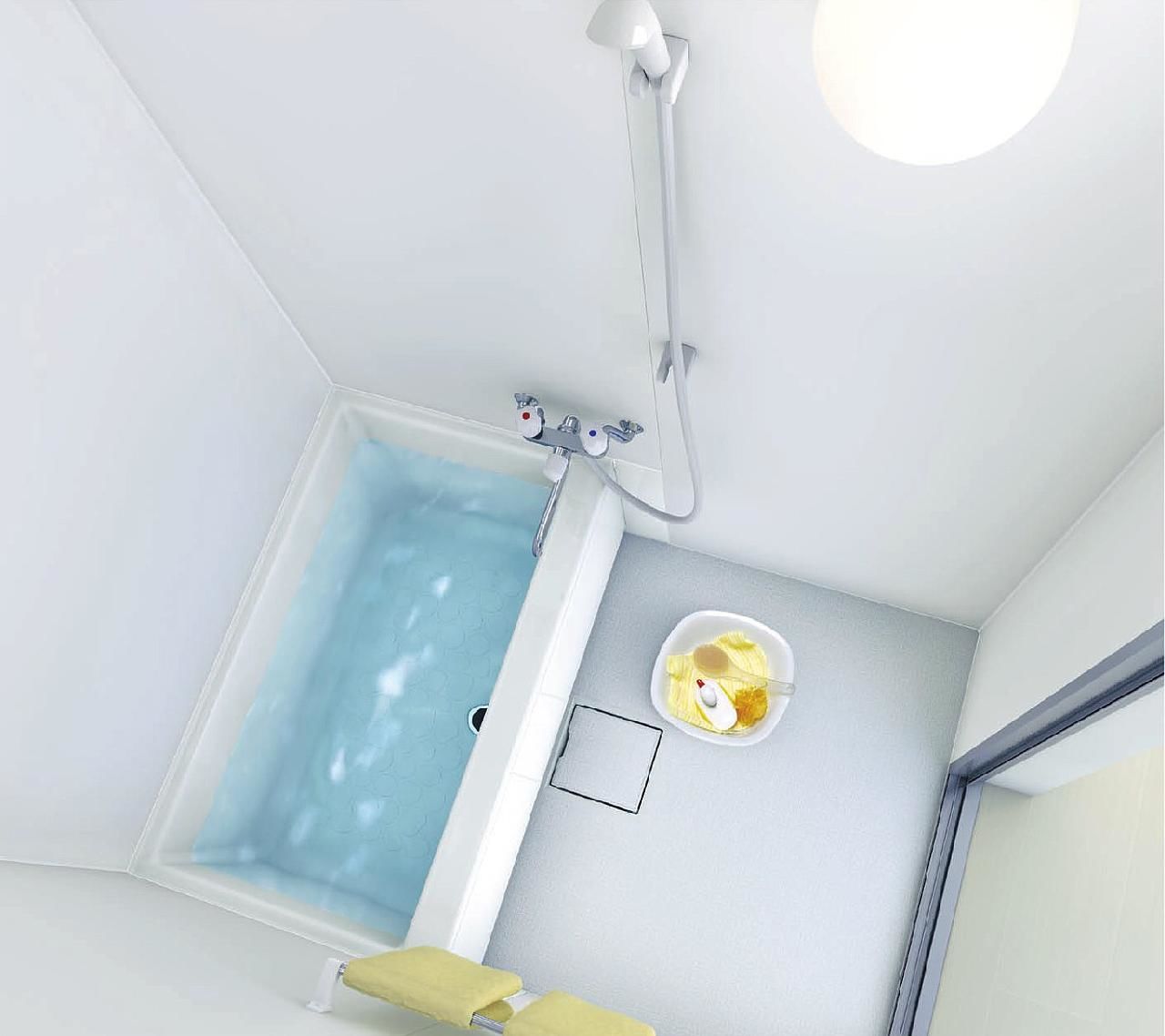

お風呂の位置を、玄関を挟んで、隣の部屋の位置に変えるということで、お風呂の循環配管もにそちらに移動する必要がありました。

そのため、床下を丸ノコで切断し、床下に循環配管を新たに引き直しました。

簡単に言うと、お風呂の追い炊き機能をするための配管設備です。

お風呂のお湯を一旦給湯器に戻して、温めなおしてお風呂に戻すので、「循環」と言います。

循環アダプターは、お風呂の浴槽についていて、追い炊きで温かいお湯が出てくる丸い部品の事です。

循環の方法は２つあります。

丸い部品の裏に、皆さんの知らない配管の世界が広がっているのです。

循環配管は給湯器から金属管(銅管だったかな？）で、循環アダプターに繋がっていましたが、取り扱いが容易なことから、給湯器からは架橋ポリを繋いで、お風呂を設置する箇所に持っていきました。

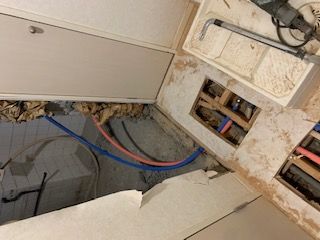

循環配管は往きと返りがあるので、2本の架橋ポリを床下で通しました。

架橋ポリは曲がっている箇所でエルボで繋ぎながら、床下を這わせていきます。

架橋ポリは曲がるので、施工性は容易です。ただ、急角度には曲げにくいのでエルボを使った方が短い配管で済みます。

しかし、日光に弱いという短所もあります。やむを得ず屋外配管する場合、適切な遮光処理が必要です（さや管に通すだけでは不十分で、耐候性のある配管カバー等を用います）。保温材で包んでキャンバステープで巻く方法もあります。

そして、溶剤/薬剤/可塑剤など（例えば、接着剤、ペンキ、洗浄剤、テープの接着面など）にも弱いので、それらに接触させてはいけません。

給湯器は、機器の機能や能力、タイプによって選びます。

また、設置場所や排気方法・サイズなどによって適した機器が変わります。

機能：フルオートタイプ・オートタイプ　など
能力：ガス給湯器は号数・石油給湯器の場合はkW
設置場所（排気方法）：屋内・屋外（据え付け・壁掛け）　など

ガス機器の設置基準や法令によって、現在使用している給湯器の後継機でも、取付けられず変更の必要がある場合もあります。

ガスの種類も、「都市ガス」「LPガス（プロパンガス）」があり、間違った機器を繋げて使用してしまうと、不具合が起こったり最悪事故を引き起こす場合もあります。

ガス機器の取り扱いには資格が必要です。しっかりと設置基準を守り法令に則った工事を工事を行う業者に任せましょう。（引用：湯ドクター）

ガス給湯器には水、ガス、電気が必要

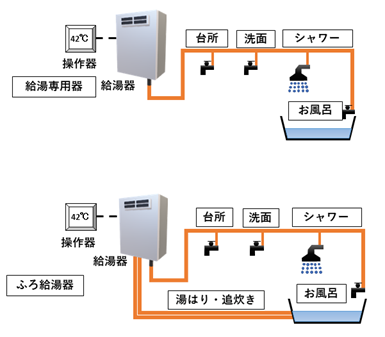

給湯器でお湯をわかすためには「水」、水をお湯にするための燃料となる「ガス」、給湯器自体を動かすための「電気」が必要です。そのため、給湯器には水道管、ガス管、電源線が接続されています。

そして、沸かしたお湯を住宅内の蛇口やお風呂に供給するために、給湯器からは給湯管や、お風呂の追い焚き管が出ています。

水からお湯になるまで

ガス給湯器は、水の通水がスイッチ代わりになっています。そのため、蛇口のお湯ハンドルをひねったり、リモコンでお風呂へのお湯はりボタン、追い焚きボタンが押されると、給湯器内部に通水が始まり、給湯器内部にある水量センサーが感知して、お湯の温めが開始されます。

給湯器内部に通水した水は、ガスを利用した熱交換器という機械でお湯に温められ、給湯管や追い焚き管を通って蛇口や浴槽に給湯されます。

水の通水がスイッチになっている給湯器ですが、機器自体は電気で動いているため、停電の際はリモコンがあってもお湯を出すことができません。
（引用：交換できるくん）

せっかく循環金具について知ったところなので、ついでにお風呂の追い炊きの仕組みも知りたくなった方、ご説明します。

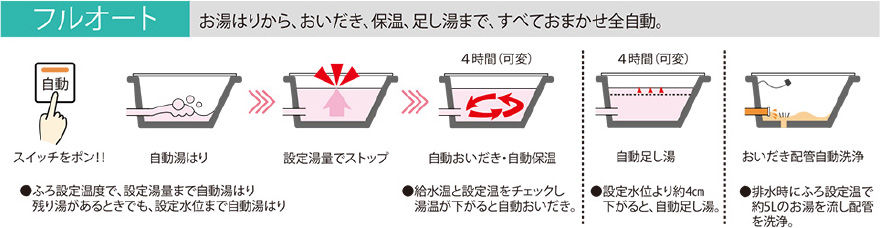

お風呂の浴槽は、単純に給湯器とつながっています。お風呂を沸かす時「自動湯はり」などのボタンを押すと、お風呂のリモコンから指令を受けた給湯器が、設定されている温度にお湯を作って、浴槽に流し込みます。

設定されているお湯の量まで浴槽に溜まったところで、お湯はり完了です。

今度は「追い炊き」ボタンを押してみます。

すると、リモコンから指令を受けた給湯器が浴槽の中のお湯を給湯器に引き込みます。

そして、そのお湯の温度を設定されている温度まで温めなおして、浴槽へ戻すのです。

給湯器に引き込むお湯の温度が、温めなおす必要のない設定温度にまで上がったところで、追い炊き機能は止まります。

１、ポンプ循環式　ポンプ循環式の追い焚き機能は、浴槽にあるお湯をポンプで給湯器に送り温めるタイプです。「強制循環式」とも呼ばれています。

ポンプ循環式は浴槽の穴がひとつだけなので、浴槽のお湯を吸い込むときも、給湯器で温めたお湯を排出するときも、同じ穴で行います。お湯の温度を一定にしやすく、汚れがそこまで溜まらないのが大きなメリットです。

２、自然循環式　自然循環式の追い焚き機能は、浴槽からお湯を取り入れる穴と、給湯器で温めたお湯を排出する穴、ふたつの穴を使ってお湯を循環させるタイプです。冷めたお湯は下の穴から自然に給湯器に入り込み、温まったお湯は上の穴から排出されるのです。

温度差を利用して循環させることから「自然循環式」と呼ばれます。近年はひとつ穴タイプのポンプ循環式の方が主流なので、自然循環式の追い焚きは減少しています。（ログリノベHPより引用）

正式名称「架橋ポリエチレン管」といい、ポリエチレンの弱点を克服させた化学反応により、熱にも強くなったというパイプです。

現在のマンションなどの室内配管の主流となっています。

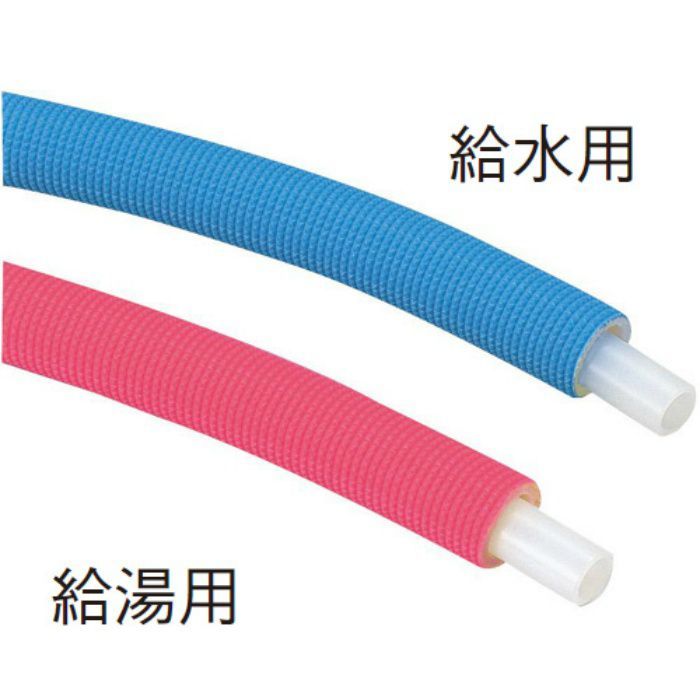

保温材がもともと付いていて、保温材の色でお湯か水かを識別しやすく、柔軟性があります。

ちょっと固い”ホース”のようなイメージで継ぎ手を使わずに曲げ配管が可能です。90度など急な角度には継ぎ手を使います。

一箱50ｍと長く、必要分カットして使います。

そのため、継手が少なくて済むので接続部の水漏れの心配が少なく安心です。

***********

排水管も別の箇所にキッチン、洗面、洗濯を付けるということだったのですが、次回の施工になりました。

配管長が長い場合は断熱材付きの配管で放熱を防ごう

追い焚き配管の配管長が長くなってしまう場合、心配なのは「沸き上げまでの時間が長くなる」こと。

ユーザーは”追い焚きボタンを押したらなるべく早く入りたい”のが心情ですし、お金をかけてリフォームしたのに給湯と追い焚きにかかるランニングコストが上昇したなんてことになったら信用を失いかねません。

配管長が長くなってしまった現場では、”放熱ロス”を防ぐために「熱伝導率の低い管種」かつ「断熱材が付いているもの」で施工してください。

そのうち、「熱伝導率の低い管種」は、ゴムや樹脂などの”非金属系”の管種です。

また、配管距離が長くなればなるほど、配管内面がなめらかで圧損の低い非金属系がより優位です。

メートル当たりの単純コスト比較では、温水暖房など広い用途で使われる架橋ポリエチレンパイプが優れています。

ロウ付などの手間もなく、継手の形式や壁貫通部材なども充実していることから、私は「配管長が長い場合=架橋ポリエチレンパイプ」をオススメします。

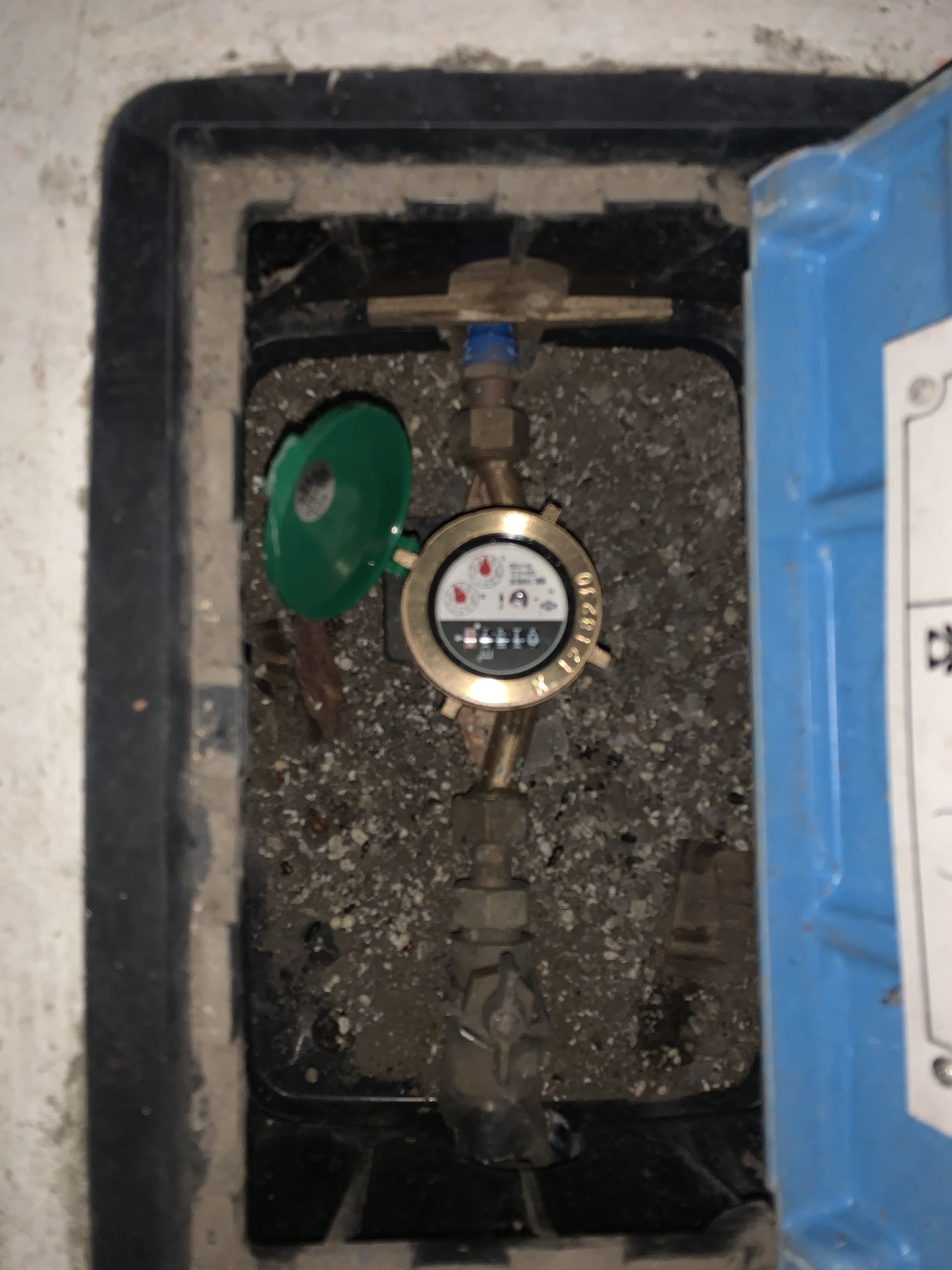

戸建て住宅の場合の水道メーター

自宅の水道メーターがどこに設置されているのかわからない場合は、家の入り口や敷地の間口に近い場所の床面や壁面をチェックしてみてください。

水道メーターはガスメーターなどのように家の中に設置されていることはないため、自宅の敷地内の外にあるのが通常です。

また検針員が簡単に水道メーターを確認できるように設置されている為、大抵のケースでは敷地の間口に近い部分を探してみると見つかると思いますよ。(※間口＝前面道路(公道･私道問わず)と接する土地部分)

集合住宅(マンション)の水道メーター

集合マンションの場合はこのように各部屋ごとに設置されています。

子(私設)メーターとは、アパート・マンション・貸ビル等の集合施設において、家主・マンション管理組合・ビルオーナー等の皆様が一括して水道局に支払った水道料金を、入居者やテナントの方の使用量に応じて精算するために設置されたメーターのことをいいます。

（引用：スイドビ）
